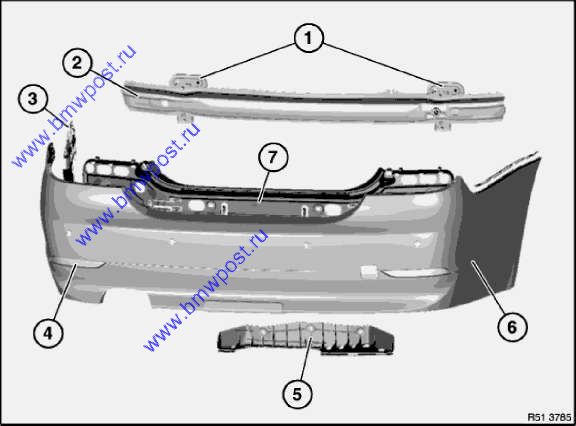

Обзор компонентов заднего бампера
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 Деформирующийся элемент
2 Опорная балка
3 Боковой кронштейн
4 Отражатель (кроме M5)
|
5 Нижняя средняя направляющая
6 Облицовка бампера
7 Верхняя направляющая
|
|
|
|
|
|
|
|
RA Обзор компонентов заднего бампера BMW AG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 1 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Снятие и установка / замена диффузора на облицовке заднего бампера (аэродинамический комплект в M-стиле)
|
|
|
|
|
|
|
|
|
Необходимые подготовительные операции: · Снять облицовку заднего бампера
|
|
|
|

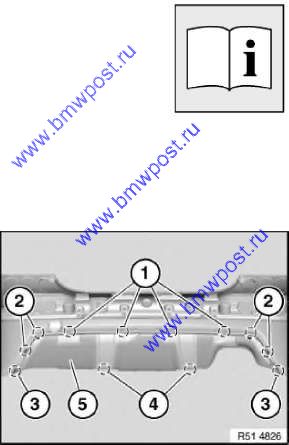

Расфиксировать элементы крепления (1, 3 и 4). Разжать фиксаторы (2) и снять диффузор (5).
При установке:
Фиксаторы (2) не должны иметь повреждений.
Диффузор (5) должен правильно располагаться в направляющих рядом с элементами крепления (4).
|
|
|
|
|
|
|
|
RA Снятие и установка / замена диффузора на облицовке заднего бампера (аэродинаBмMиWч е AG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 1 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51 12 050 Снятие и установка / замена
опорной балки облицовки заднего бампера
|
|
|
|
|
|
|
|
|
Необходимые подготовительные операции: · Снять облицовку заднего бампера
|
|
|
|

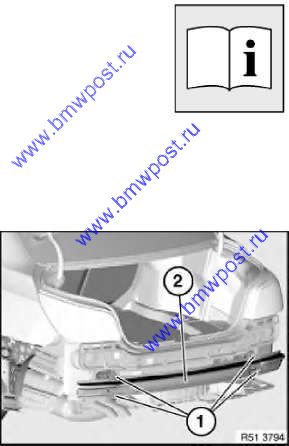

Отвернуть гайки (1) с левой/правой стороны.
Момент затяжки 51 12 2AZ .
Снять опорную балку (2) движением назад.
|
|
|
|
|
|
|
|
RA Снятие и установка / замена опорной балки облицовки заднего бампера BMW AG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 1 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51 12 156 Снятие и установка облицовки
заднего бампера
|
|
|
|
|
|
|
|
|
Необходимые подготовительные операции:
· Снять левую/правую обшивку багажного отделения .
Только M5:
· Снять нижнюю направляющую заднего бампера
|
|
|
|

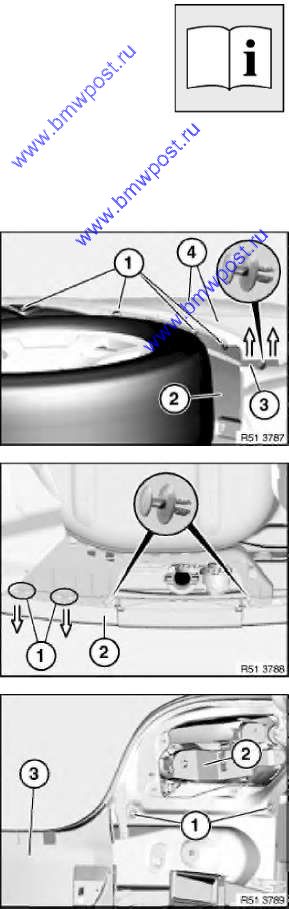

Вывернуть винты крепления (1) кожуха (2) колесной ниши с левой и с правой стороны.
Вынуть насечные заклепки с левой и с правой стороны.
Освободить облицовку (4) бампера из крепления (3).
При установке:
Обратить внимание на правильность положения облицовки (4) относительно крепления (3).
|
|
|
|
Кроме M5

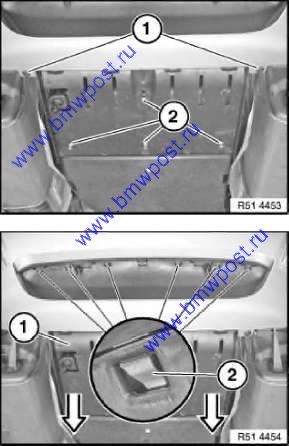

Вынуть насечные заклепки из нижней средней направляющей.
Освободить облицовку (2) бампера из зажимов (1).
|
|
|
|
Вывернуть винты (1) с уплотнительными шайбами с левой и с правой стороны.
2 Блок задних фонарей
3 Накладка задней панели кузова
При установке:
Заменить винты (1) с уплотнительными шайбами.
Момент затяжки 51 12 8AZ .
|
|
|
|
|
|
|
|
RA Снятие и установка облицовки заднего бампера BMW AG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 1 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Освободить облицовку (1) бампера движением наружу из зажимов на левом и правом крыльях (1).
Снять облицовку (1) движением назад в направлении, указанном стрелкой (пригласить помощника).
При наличии отсоединить разъемы (жгут проводов) ультразвуковых преобразователей.
|
|
|
|
|
|
|
|
RA Снятие и установка облицовки заднего бампера BMW AG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 2 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51 12 157 Замена облицовки заднего
бампера
|
|
|
|
|
|
|
|
|
Необходимые подготовительные операции: · Снять облицовку заднего бампера
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

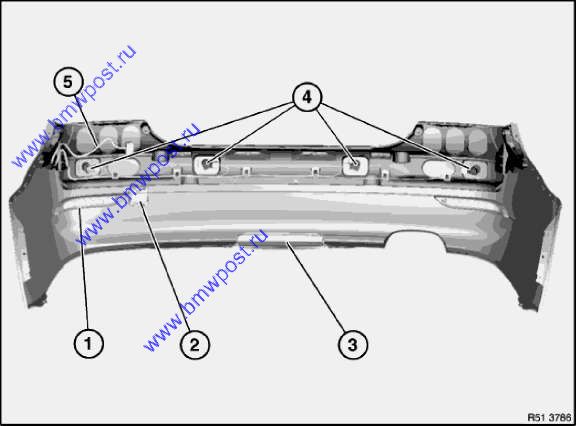

Снять отражатели (1) . (Кроме M5)
Снять крышку (2) буксирной проушины.
При необходимости снять откидную крышку (3) тягово-сцепного устройства (кроме M5).
Комплектация с сигнализацией аварийного сближения при парковке:
Снять все ультразвуковые преобразователи (4) .
Снять жгут проводов (5) ультразвуковых преобразователей.
|
|
|
|
|
|
|
|
RA Замена облицовки заднего бампера BMW AG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 1 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Только M5
Разжать фиксаторы (1). Снять рамку (2).
|
|
|
|
|
|
|
|
RA Замена облицовки заднего бампера BMW AG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 2 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51 12 801 Замена левого или правого
кронштейна заднего бампера
|
|
|
|
|
|
|
|
|
Необходимые подготовительные операции: · Снять облицовку заднего бампера
|
|
|
|

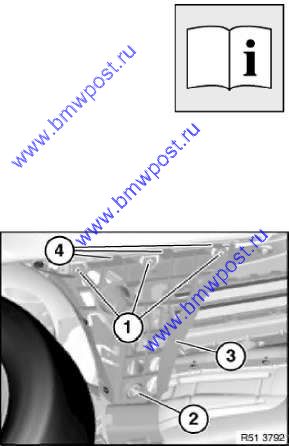

Вывернуть винты (1) и отвернуть гайку (2).
Снять кронштейн (3) и при наличии отсоединить соответствующий разъем.
При установке:
Фиксаторы (4) кронштейна (3) должны быть в наличии и не иметь повреждений.
При замене:
При наличии снять сирену с автономным питанием .
|
|
|
|
|
|
|
|
RA Замена левого или правого кронштейна заднего бампера BMW AG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 1 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51 12 810 Снятие и установка / замена
левого или правого деформирующегося элемента на опорной балке бампера
|
|
|
|
|
|
|
|
|
Необходимые подготовительные операции:
· Снять опорную балку облицовки заднего бампера .
|
|
|
|

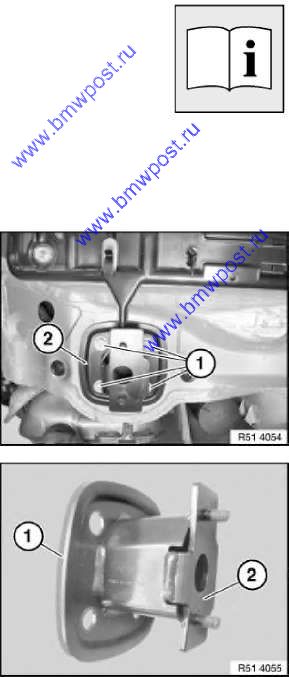

Вывернуть винты (1).
Снять крепление (2) движением прямо назад.
Момент затяжки 51 12 3AZ .
|
|
|
|
При установке:
Поролоновый уплотнитель (1) на
креплении (2) не должен иметь повреждений.
|
|
|
|
|
|
|
|
RA Снятие и установка / замена левого или правого деформирующегося элемента н аB оM пWорAG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 1 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51 12 826 Снятие и установка / замена
верхней направляющей заднего бампера
|
|
|
|
|
|
|
|
|
Необходимые подготовительные операции: · Снять облицовку заднего бампера
|
|
|
|

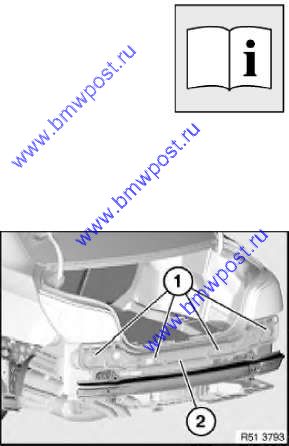

При необходимости отсоединить жгут
проводов системы PDC.
Вывернуть винты (1) и снять направляющую (2).
|
|
|
|
|
|
|
|
RA Снятие и установка / замена верхней направляющей заднего бампера BMW AG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 1 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51 12 827 Снятие и установка / замена
нижней направляющей заднего бампера
|
|
|
|
|
|
|
|
|
Необходимые подготовительные операции: · Снять облицовку заднего бампера
|
|
|
|
Все кроме M6:

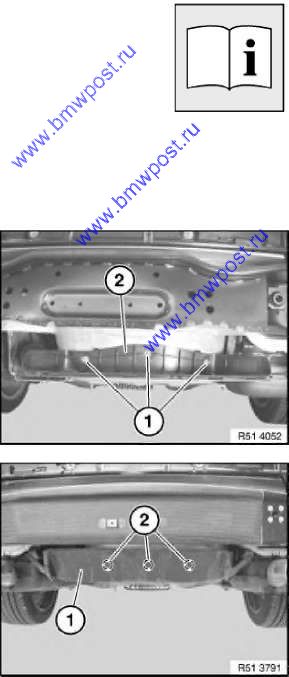

Отвернуть гайки (1) на направляющей (2). Снять направляющую (2).
При установке:
При необходимости заменить поврежденные гайки (1).
|
|
|
|
Только M6:
Отогнуть направляющую (1) немного вниз и отвернуть находящуюся за ней гайку (2).
Снять направляющую (1).
При установке:
При необходимости заменить поврежденные гайки (2).
|
|
|
|
|
|
|
|
RA Снятие и установка / замена нижней направляющей заднего бампера BMW AG - TIS 16.03.2009 20:43
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 1 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51 12 827 Снятие и установка / замена
нижней направляющей заднего бампера (M5)
Вывернуть винты (1 и 2).
|
|
|
|
Освободить направляющую (1) из фиксаторов (2) и снять движением вниз.
|
|
|
|
|
|
|
|
