51 48 001 Снятие и установка / замена
демпфирующей прокладки на капоте
|
|
|
|
|
|
|
|
|
Примечание:
В качестве примера на рисунках изображен автомобиль E87. У других моделей могут наблюдаться незначительные расхождения.
|
|
|
|

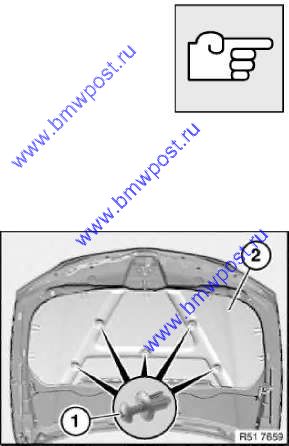

Вынуть заклепки (1) из прокладки (2). Снять демпфирующую прокладку (2).
При установке:
При необходимости заменить поврежденные резьбовые заклепки (1).
|
|
|
|
|
|
|
|
RA Снятие и установка / замена демпфирующей прокладки на капоте BMW AG - TIS 16.03.2009 22:02
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 1 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51 48 060 Снятие и установка / замена
звукоизоляции левой или правой передней двери
|
|
|
|
|
|
|
|
|
Необходимые приспособления:
· 00 9 317
|
|
|
|
|
|
|
|
|
Необходимые подготовительные операции: При частичном демонтаже:
· Снять обшивку передней двери . При полном демонтаже до 03/2007:
· Снять блок управления в передней двери
|
|
|
|
|
|
|
|
|

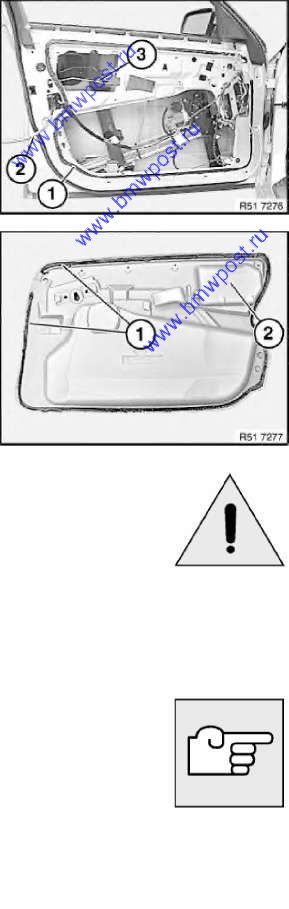

Разжать держатель провода (1).
С помощью приспособления 00 9 317
полностью или частично отсоединить
уплотнительный валик (2)
звукоизоляции (3).
Отсоединить провода от звукоизоляции (3) в месте (4).
|
|
|
|
|
|
|
|
|
При установке:
При замене или частичном отслаивании проложить бутиловый шнур (получение через Службу поставки запчастей BMW) в зависимости от ситуации на внутренней панели двери или звукоизоляции.
Уплотнить отверстия под провода бутиловым шнуром.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечание:
Расположение бутилового шнура (1) на внутренней панели двери.
Предупреждение!
Не допускать повреждения троса (2) и тяги блокировки (3).
|
|
|
|
Примечание:
Расположение бутилового шнура (1) на звукоизоляции (2).
|
|
|
|
Очистить поверхность наклеивания средством для удаления клея (получение через Службу поставки запчастей BMW). Время выдержки перед наклеиванием: 1 минута
Предупреждение!
Контактные поверхности должны быть сухими, чистыми и обезжиренными.
После очистки не дотрагиваться до места наклеивания голыми руками.
|
|
|
|
Проложить бутиловый шнур с Æ 6 мм в один ряд
или с Æ 3 мм в два ряда (получение через Службу поставки запчастей BMW) в указанном месте наклеивания.
Нагреть бутиловый шнур (техническим феном),
наложить звукоизоляцию и сильно прижать
по всему периметру.
Усилие прижима ручным валиком: прим. 30 Н/см 2
Усилие прижима рукой: прим. 10 Н/см 2
Примечание:
Нажатие большим пальцем дает усилие прижима примерно в 50 Н/см 2
|
|
|
|
|
|
|
|
RA Снятие и установка / замена звукоизоляции левой или правой передней двери BMW AG - TIS 16.03.2009 22:02
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 2 -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51 48 070 Снятие и установка / замена
звукоизоляции левой или правой задней двери
|
|
|
|
|
|
|
|
|
Необходимые приспособления:
· 00 9 317
|
|
|
|
|
|
|
|
|
Необходимые подготовительные операции: · Снять обшивку задней двери .
|
|
|
|
|
|
|
|
|

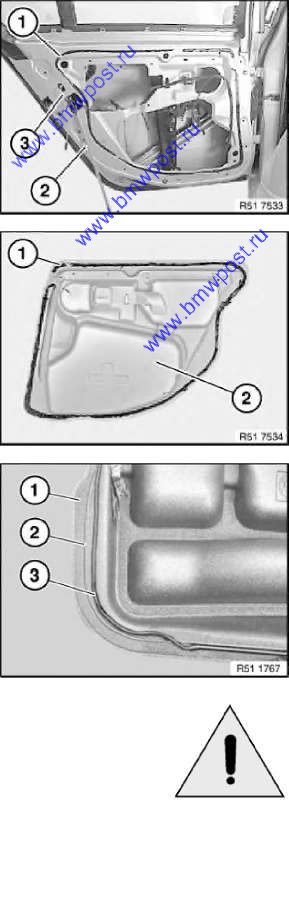

Разжать держатели (1) проводов.
С помощью приспособления 00 9 317
полностью или частично отсоединить
уплотнительный валик (2)
звукоизоляции (3).
Отсоединить провода в месте (4) и снять звукоизоляцию (3).
При установке:
В случае повреждения заменить держатели (1) проводов.
|
|
|
|
|
|
|
|
|
При установке:
При замене или частичном отслаивании проложить бутиловый шнур (получение через Службу поставки запчастей BMW) в зависимости от ситуации на внутренней панели двери или звукоизоляции.
Уплотнить отверстия под провода бутиловым шнуром.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечание:
Расположение бутилового шнура (1) на внутренней панели двери.
Предупреждение!
Не допускать повреждения троса (2) и тяги блокировки (3).
|
|
|
|
Примечание:
Расположение бутилового шнура (1) на звукоизоляции (2).
|
|
|
|
Примечание:
По всему периметру звукоизоляции (1) имеется маркировка (2).
Бутиловый шнур (3) накладывается поверх или внутри маркировки (2).
|
|
|
|
Очистить поверхность наклеивания средством для удаления клея (получение через Службу поставки запчастей BMW).
Время выдержки перед наклеиванием: 1 минута
Предупреждение!
Контактные поверхности должны быть сухими, чистыми и обезжиренными.
После очистки не дотрагиваться до места наклеивания голыми руками.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Проложить бутиловый шнур с Æ 6 мм в один ряд
или с Æ 3 мм в два ряда (получение через Службу поставки запчастей BMW) в указанном месте наклеивания.
Нагреть бутиловый шнур (техническим феном),
наложить звукоизоляцию и сильно прижать
по всему периметру.
Усилие прижима ручным валиком: прим. 30 Н/см 2
Усилие прижима рукой: прим. 10 Н/см 2
Примечание:
Нажатие большим пальцем дает усилие прижима примерно в 50 Н/см 2.
|
|
|
|
|
|
|
|
RA Снятие и установка / замена звукоизоляции левой или правой задней двери BMW AG - TIS 16.03.2009 22:02
Выходн.данные (12/2007) Всё о БМВ Copyright Стр. - 3 -
|
|
|
|
|
|
|
|
|
|
|
