Откуда: Москва Авто: BMW e39 528 Есть клубные рамки | ![]() 5217 040 Снятие и установка / замена наружного щитка левого или правого переднего сиденья (сиденье повышенной комфортности) ![]() Вывернуть болт крепления ремня безопасности. Момент затяжки, см. Технические характеристики 72 11 1AZ ![]() Немного отвести в сторону заднюю часть обивки сиденья и вывернуть болты. ![]() Разжать зажимы. В случае если доступ к зажиму в задней части затруднен: При необходимости отсоединить нижнюю часть задней панели (без демонтажа верхней части задней панели), см. в разделе 52 17 202 ![]() Предупреждение! Опасность повреждения фиксирующих лапок на центральном зажиме (3). Отжать щиток сверху вниз и отсоединить, потянув за нижний край. Только при замене: Поднять кнопки управления (1) и (2). ![]() Исполнение с переключателем регулировки контура поясничной опоры в задней верхней части сиденья до 1996 модельного года: Расфиксировать и отсоединить разъемы (1 - 3). Снять комбинацию переключателей (4) регулировки сиденья и переключатель (5) поясничной опоры. Вынуть провода (6) из зажима (7) и снять накладку. При установке: Провода (6) должны быть уложены кольцом вокруг центрального зажима (8). Исполнение с боковым переключателем регулировки контура поясничной опоры с 1996 модельного года: Разжать и снять центральный зажим (1). ![]() ![]() Исполнение с боковым переключателем регулировки контура поясничной опоры с 1996 модельного года: Расфиксировать разъем (1) и отсоединить. Снять переключатель (2) и комбинацию переключателей (3) регулировки сиденья. Снять щиток. При установке: Провода (4) должны быть уложены кольцом вокруг крепления центрального зажима (5).
__________________ ![]() Чат по кодированию, программированию, дооснащению BMW в Telegram: https://t.me/bmwpostforum BMW INPA | BMW ICOM | BMW Scanner | Ключи BMW | BMW CAN filter (cic retrofit adapter) | Отключение BMW EGR / DPF | Ноутбуки для диагностики Сканеры для диагностики BMW Инструкции, мануалы к БМВ бесплатно BMW & MINI: TIS, ЕТК, ЕТМ, KSD, WDS, DIS, EBA и другие полезные программы |
![]() | ![]() |
![]() | #32 |
Админ Регистрация: 07.09.2008
Сообщений: 10,943
Сказал спасибо: 1,550
Поблагодарили 10,563 раз(а) в 1,957 сообщениях
Откуда: Москва Авто: BMW e39 528 Есть клубные рамки | ![]() 5217041Снятие и установка / замена внутреннго щитка левого или правого переднего сидения (сидение повышенной комфортности) ![]() Снять переднее сидение, см. 52 17 000 Вывернуть болты (1) и (2). Разжать зажимы (3) и (4). Расстегнуть защитный чехол (5) (на липучке) и снять щиток (6). В случае если доступ к зажиму в задней части затруднен: При необходимости, отсоединить нижнюю часть задней панели (без демонтажа верхней части задней панели), см. в 52 17 202
__________________ ![]() Чат по кодированию, программированию, дооснащению BMW в Telegram: https://t.me/bmwpostforum BMW INPA | BMW ICOM | BMW Scanner | Ключи BMW | BMW CAN filter (cic retrofit adapter) | Отключение BMW EGR / DPF | Ноутбуки для диагностики Сканеры для диагностики BMW Инструкции, мануалы к БМВ бесплатно BMW & MINI: TIS, ЕТК, ЕТМ, KSD, WDS, DIS, EBA и другие полезные программы |
![]() | ![]() |
![]() | #33 |
Админ Регистрация: 07.09.2008
Сообщений: 10,943
Сказал спасибо: 1,550
Поблагодарили 10,563 раз(а) в 1,957 сообщениях
Откуда: Москва Авто: BMW e39 528 Есть клубные рамки | ![]() 5217050 Замена подушки поясничной опоры левого или правого переднего сидения (сидение повышенной комфортности) Снять спинку сидения, см. в 52 17 405 ![]() Освободить нижний край обивки из зажимов. ![]() Отсоединить шланги (1) (красный - большая подушка) и (2) (голубой - маленькая подушка) от блока управления (3). Примечание: Если шланг сидит плотно, при необходимости, слегка нагреть, зажимы кожуха (блок клапанов) не должны быть разжаты (возможность протечек). В противном случае: вывернуть болты и сжать зажимы кожуха. ![]() Отцепить верхний край подушки поясничной опоры (1) от пружинной проволоки (2). Отжать вниз основание (3) и вынуть подушку. ![]() При установке: Зацепить левый/ правый нижние края подушки поясничной опоры (1) прорезями (2) над пружиной.
__________________ ![]() Чат по кодированию, программированию, дооснащению BMW в Telegram: https://t.me/bmwpostforum BMW INPA | BMW ICOM | BMW Scanner | Ключи BMW | BMW CAN filter (cic retrofit adapter) | Отключение BMW EGR / DPF | Ноутбуки для диагностики Сканеры для диагностики BMW Инструкции, мануалы к БМВ бесплатно BMW & MINI: TIS, ЕТК, ЕТМ, KSD, WDS, DIS, EBA и другие полезные программы |
![]() | ![]() |
![]() | #34 |
Админ Регистрация: 07.09.2008
Сообщений: 10,943
Сказал спасибо: 1,550
Поблагодарили 10,563 раз(а) в 1,957 сообщениях
Откуда: Москва Авто: BMW e39 528 Есть клубные рамки | ![]() 5217200 Снятие и установка/замена верхней части задней панели спинки переднего сиденья (сиденье повышенной комфортности с дополнительным оборудованием для пассажиров задних сидений) Примечание: Данный документ не распространяется на сиденье водителя автомобилей L7 с видеоустановкой в задней части салона. Исполнение сиденья водителя автомобилей L7 с видеоустановкой в задней части салона, см. 52 17 202. Снятие верхней части задней панели спинки переднего сиденья: Снять нижнюю часть задней панели, см. 52 17 202. Переставить верхнюю часть спинки в крайнее переднее положение ![]() Снять левую и правую деревянные накладки с помощью текстильной липкой ленты (1) резким движением на себя/ наружу. ![]() При установке: При необходимости снять зажимы с деревянных накладок и вставить в заднюю панель елевой и с правой стороны. После монтажа нужно поставить деревянную накладку на место и прижать по бокам; накладка зафиксируется. Примечание: При снятии верхней части задней панели не выворачивать винт (1). Винт (1) служит для фиксации фурнитуры в задней панели. Для снятия верхней части задней панели вывернуть только винт (2) на следующем этапе работы. ![]() Вывернуть винты начиная с нижнего края и снять заднюю панель движением вверх. При установке: Перевести верхнюю часть спинки в крайнее переднее положение, после чего немного вывести ее из крайнего положения. Установить верхнюю часть задней панели, так чтобы она была немного выгнута, и зафиксировать верхними винтами. ![]() При установке: Снять каркас крепления и зафиксировать на каркасе спинки. Затянуть все винты, начиная с нижнего края. Примечание: Конец операций "Снятие верхней части задней панели спинки переднего сиденья". ![]() Только при замене "верхней части задней панели спинки переднего сиденья в сборе": Подцепить фальцовкой и снять среднюю деревянную накладку. Вставить зажимы в прорезь. Примечание: Конец операций "Замена верхней части задней панели спинки переднего сиденья в сборе". ![]() Только при замене: Отвернуть гайки. ![]() Пробить шилом по одному отверстию с левой и с правой стороны. (A) прим. 16 мм (B) прим. 18 мм ![]() Выколоткой (2) подцепить щиток (1) на расстоянии 03 мм от нижнего края с левой и с правой стороны и снять движением вверх. ![]() При установке: Вставить щиток (1) в паз на каркасе (2) спинки и зафиксировать нижний край зажимами. Зажимы и пазы не должны иметь повреждений. ![]() Вывернуть винты. Откинуть крышку назад и снять столешницу движением вверх. При установке: Во избежание повреждения поверхности столика, использовать только оригинальные винты (короткие винты длиной 10 мм) Завести столешницу до упора вниз. ![]() Предупреждение! Опасность повреждения при резком отсоединении каркаса (2). Вывернуть винты (1) и снять каркас (2) движением наискосок вверх. Вывернуть винты (3) и снять соединительный щиток (4). Вывернуть винты (5) и перевернуть заднюю панель. ![]() При установке: Ввернуть все винты, не затягивая окончательно. (A) Резьба должна быть обращена вперед (1), шайбу (2) нужно повернуть в установочное положение. (B) Вставить каркас (3) в прорези и затянуть винты (4) с левой и с правой стороны. Проверить функционирование. ![]() Вывернуть винты (1) и снять фурнитуру (2) и (3). ![]() При установке: Оттянуть соединительный щиток (1) вниз и затянуть винты (2). Собрать откидной столик. ![]() Откидной столик (1) может регулироваться в вертикальной (вверх - вниз) и горизонтальной (вперед - назад) плоскости. После регулировки винтов (2) затянуть винты (4) на фурнитуре (3). ![]() Отрегулировать зазор (А): (А) должен быть одинаковым с левой и с правой стороны Сдвинуть наружную часть (1) задней панели и затянуть винт (2).
__________________ ![]() Чат по кодированию, программированию, дооснащению BMW в Telegram: https://t.me/bmwpostforum BMW INPA | BMW ICOM | BMW Scanner | Ключи BMW | BMW CAN filter (cic retrofit adapter) | Отключение BMW EGR / DPF | Ноутбуки для диагностики Сканеры для диагностики BMW Инструкции, мануалы к БМВ бесплатно BMW & MINI: TIS, ЕТК, ЕТМ, KSD, WDS, DIS, EBA и другие полезные программы |
![]() | ![]() |
![]() | #35 |
Админ Регистрация: 07.09.2008
Сообщений: 10,943
Сказал спасибо: 1,550
Поблагодарили 10,563 раз(а) в 1,957 сообщениях
Откуда: Москва Авто: BMW e39 528 Есть клубные рамки | ![]() 5217200 Снятие и установка/замена верхней задней панели спинки переднего сиденья (сиденье повышенной комфортности) Примечание: Данный документ также распространяется на сиденье водителя автомобилей L7 с видеоустановкой в задней части салона. Переставить верхнюю часть спинки сиденья в крайнее переднее положение Примечание: Если механизм регулировки верхней части спинки неисправен и спинка зафиксирована в заднем положении: - отцепить заднюю панель внизу и оставить ее висеть, см. раздел 52 17 202. - после демонтажа верхней задней панели можно отцепить нижнюю заднюю панель, см. раздел 52 17 202. ![]() Потянуть нижний край задней панели с обеих сторон (1) (при необходимости по очереди), вниз/на себя (отцепляются нижние пружинные зажимы). Снять заднюю панель (2) движением вверх/на себя. ![]() При установке: Во избежание появления скрипа: Вставить края (1) обивки в прорези креплений на задней панели. Приложить нижний край задней панели, не прижимая его, вставить панель вверху и зафиксировать внизу. ![]() При установке: Пружинные зажимы должны правильно сидеть в креплениях на задней панели. Они не должны быть деформированы. При необходимости заменить поврежденные зажимы.
__________________ ![]() Чат по кодированию, программированию, дооснащению BMW в Telegram: https://t.me/bmwpostforum BMW INPA | BMW ICOM | BMW Scanner | Ключи BMW | BMW CAN filter (cic retrofit adapter) | Отключение BMW EGR / DPF | Ноутбуки для диагностики Сканеры для диагностики BMW Инструкции, мануалы к БМВ бесплатно BMW & MINI: TIS, ЕТК, ЕТМ, KSD, WDS, DIS, EBA и другие полезные программы |
![]() | ![]() |
![]() | #36 |
Админ Регистрация: 07.09.2008
Сообщений: 10,943
Сказал спасибо: 1,550
Поблагодарили 10,563 раз(а) в 1,957 сообщениях
Откуда: Москва Авто: BMW e39 528 Есть клубные рамки | ![]() 5217202 Снятие и установка/замена нижней задней панели спинки переднего сиденья (сиденье повышенной комфортности) Примечание: Данный документ также распространяется на сиденье водителя автомобилей L7 с видеоустановкой в задней части салона. Переставить верхнюю часть спинки сиденья в крайнее переднее положение. Снять верхнюю заднюю панель, см. 52 17 200. ![]() Оттянуть внутренний край задней панели по направлению внутрь/на себя (1) и сильно ударить по наружному краю по направлению внутрь (2) (отцепляется внутренний нижний пружинный зажим). ![]() Отжать внутренний край задней панели по направлению наружу (3) и потянуть наружный край по направлению наружу/на себя (4) (отцепляется нижний наружный пружинный зажим). Снять заднюю панель движением вверх/на себя (5). ![]() При установке: Пружинные зажимы должны правильно сидеть в креплениях на задней панели. Они не должны быть деформированы. При необходимости заменить поврежденные зажимы.
__________________ ![]() Чат по кодированию, программированию, дооснащению BMW в Telegram: https://t.me/bmwpostforum BMW INPA | BMW ICOM | BMW Scanner | Ключи BMW | BMW CAN filter (cic retrofit adapter) | Отключение BMW EGR / DPF | Ноутбуки для диагностики Сканеры для диагностики BMW Инструкции, мануалы к БМВ бесплатно BMW & MINI: TIS, ЕТК, ЕТМ, KSD, WDS, DIS, EBA и другие полезные программы |
![]() | ![]() |
![]() | #37 |
Админ Регистрация: 07.09.2008
Сообщений: 10,943
Сказал спасибо: 1,550
Поблагодарили 10,563 раз(а) в 1,957 сообщениях
Откуда: Москва Авто: BMW e39 528 Есть клубные рамки | ![]() 5217202 Снятие и установка/замена нижней задней панели спинки переднего сиденья (сиденье повышенной комфортности с дополнительным оборудованием для пассажиров задних сидений) Примечание: Данный документ не распространяется на сиденье водителя автомобилей L7 с видеоустановкой в задней части салона. Исполнение сиденья водителя автомобилей L7 с видеоустановкой в задней части салона, см. 52 17 202. ![]() Переставить верхнюю часть спинки в крайнее переднее положение. Отцепить нижний внутренний пружинный зажим: Оттянуть внутренний край задней панели по направлению внутрь/на себя (1) и сильно ударить по наружному краю по направлению внутрь (2) (отцепляется внутренний нижний пружинный зажим). Отцепить верхний пружинный зажим таким же образом. ![]() Отжать внутренний край задней панели по направлению наружу (3) и потянуть наружный край по направлению наружу/на себя (4) (отцепляется нижний/верхний наружные пружинные зажимы). Снять заднюю панель движением на себя. ![]() При установке: Пружинные зажимы должны правильно сидеть в креплениях на задней панели. Они не должны быть деформированы. При необходимости заменить поврежденные зажимы. Зафиксировать деталь зажимами, начиная с нижнего края.
__________________ ![]() Чат по кодированию, программированию, дооснащению BMW в Telegram: https://t.me/bmwpostforum BMW INPA | BMW ICOM | BMW Scanner | Ключи BMW | BMW CAN filter (cic retrofit adapter) | Отключение BMW EGR / DPF | Ноутбуки для диагностики Сканеры для диагностики BMW Инструкции, мануалы к БМВ бесплатно BMW & MINI: TIS, ЕТК, ЕТМ, KSD, WDS, DIS, EBA и другие полезные программы |
![]() | ![]() |
![]() | #38 |
Админ Регистрация: 07.09.2008
Сообщений: 10,943
Сказал спасибо: 1,550
Поблагодарили 10,563 раз(а) в 1,957 сообщениях

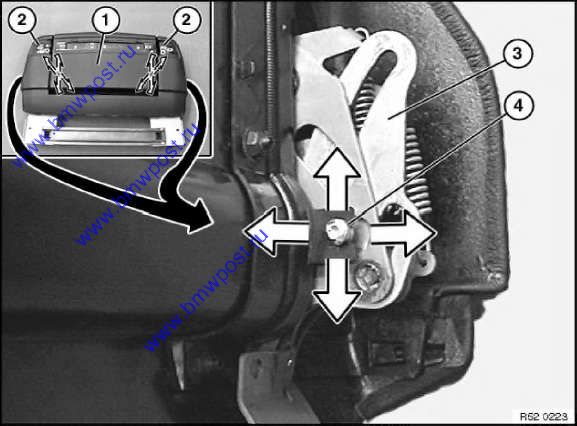

Откуда: Москва Авто: BMW e39 528 Есть клубные рамки | ![]() 5217380 Снятие и установка / замена крепления подголовника левого или правого переднего сидения (сидение повышенной комфортности) Снять подголовник, см. 52 17 390 Снять нижнюю часть задней панели спинки, см. 52 17 202 ![]() Освободить верхний край обивки из зажимов. ![]() Исполнение с многофункциональным подголовником: При необходимости, отсоединить разъем. При установке: Проверить работу привода. Провод не должен быть натянут. ![]() Отсоединить разъем. Отжать вверх обивку и основание, вывернуть болт (1) и снять крепление подголовника (2) в сборе с полукруглой чашей (3) движением вниз. ![]() При установке: Установить чашу (3) в крепление подголовника (2) и закрепить болтом (1).
__________________ ![]() Чат по кодированию, программированию, дооснащению BMW в Telegram: https://t.me/bmwpostforum BMW INPA | BMW ICOM | BMW Scanner | Ключи BMW | BMW CAN filter (cic retrofit adapter) | Отключение BMW EGR / DPF | Ноутбуки для диагностики Сканеры для диагностики BMW Инструкции, мануалы к БМВ бесплатно BMW & MINI: TIS, ЕТК, ЕТМ, KSD, WDS, DIS, EBA и другие полезные программы |
![]() | ![]() |
![]() | #39 |
Админ Регистрация: 07.09.2008
Сообщений: 10,943
Сказал спасибо: 1,550
Поблагодарили 10,563 раз(а) в 1,957 сообщениях
Откуда: Москва Авто: BMW e39 528 Есть клубные рамки | ![]() 5217390 Снятие и установка / замена подголовника левого или правого переднего сидения (сидение повышенной комфортности) ![]() Снять подголовник сильным движением вверх. При необходимости, оттянуть подголовник вверх до самой верхней выточки, одновременно раскачивая вперед и назад. Исполнение с многофункциональным подголовником: Предупреждение! В случае если многофункциональный подголовник заменяется на обычный, необходимо разомкнуть цепь электропитания, для этого следует демонтировать нижнюю часть задней панели, см. 52 17 202 ![]() Исполнение с многофункциональным подголовником: При необходимости, отсоединить разъем. При установке: Проверить работу привода. Провод не должен быть натянут.
__________________ ![]() Чат по кодированию, программированию, дооснащению BMW в Telegram: https://t.me/bmwpostforum BMW INPA | BMW ICOM | BMW Scanner | Ключи BMW | BMW CAN filter (cic retrofit adapter) | Отключение BMW EGR / DPF | Ноутбуки для диагностики Сканеры для диагностики BMW Инструкции, мануалы к БМВ бесплатно BMW & MINI: TIS, ЕТК, ЕТМ, KSD, WDS, DIS, EBA и другие полезные программы |
![]() | ![]() |
![]() | #40 |
Админ Регистрация: 07.09.2008
Сообщений: 10,943
Сказал спасибо: 1,550
Поблагодарили 10,563 раз(а) в 1,957 сообщениях
Откуда: Москва Авто: BMW e39 528 Есть клубные рамки | ![]() 5217400 Замена обивки подушки левого или правого переднего сиденья (сиденье повышенной комфортности) Снятие подушки сиденья в сборе: Снять обе направляющие сидения, см. 52 17 010 Снять внутренний щиток, см. 52 17 041 Снять наружный щиток, см. 52 17 040 Снять спинку сидения, см. в 52 17 405 ![]() Освободить обивку из зажимов и снять с деталью из пенорезины (основание). Примечание: Конец операций "Снятие обивки подушки сидения" с основанием. ![]() Замена основания: Разрезать все зажимы и снять обивку подушки с основания (пенорезина). При установке: Загнуть новый зажим с помощью плоскогубцев 52 0 050. ![]() Только для исполнения с кожаной обивкой: При установке: При необходимости, снять полосы из пенорезины (1) движением от себя, разрезать зажим (2) и вывесить (3) декоративнй шнур. ![]() Только для исполнения с кожаной обивкой: При установке: При необходимости, закрыть неиспользуемые канавки полосами из пенорезины (1). ![]() Только для исполнения с кожаной обивкой: При установке: Закрепить оба края обивки (декоративные шнуры) по бокам и спереди зажимом. 1 основание 2 зажим 3 декоративный шнур основания 4 обивка и декоративный шнур 5 обивка и декоративный шнур Только для сидения переднего пассажира (замена основания): При установке: Установить новый сенсорный мат. Сделать отметки на сенсорном мате (1) системы определения присутствия пассажира на переднем сидении в местах (2) и наклеить на пенорезиновое основание. Провести штекер с проводом через отверстие (3). Не допускать образования складок, как показано на рисунке! ![]() Примечание: Конец операций " Замена опоры". ![]() Замена сенсорного мата (только для сиденья переднего пассажира): Снять сенсорный мат (1) системы определения присутствия пассажира на переднем сидении, обращая внимание на то, чтобы на пенорезиновом основании не было существенных повреждений в местах (2) (сбои в функционировании системы определения присутствия пассажира на переднем сидении). Провести штекер с проводом через отверстие (3). Не допускать образования складок, как показано на рисунке! Примечание: Конец операций "Замена сенсорного мата". ![]() Замена обивки подушки сидения: Вытянуть декоративные шнуры из обивки. Сделать надрезы в новой обивке и вдеть декоративные шнуры. Только для исполнения с кожаной обивкой: дополнительные декоративные шнуры (1).
